WIDE ANGLE SPRAY NOZZLE
หัวฉีดสเปรย์น้ำแบบมุมกว้าง

กระจายละอองน้ำครอบคลุมพื้นที่กว้าง ลดการอุดตัน

คุณสมบัติเด่น (Key Features)

  • มุมฉีดกว้างพิเศษ (Wide Coverage): ออกแบบให้มีมุมสเปรย์กว้าง (Wide Angle) ครอบคลุมพื้นที่การฉีดได้มากกว่าหัวฉีดทั่วไป
  • ออกแบบให้ลดการอุดตัน (Unclogged): มีช่องทางไหลผ่านของน้ำที่กว้าง (Large free passage) ช่วยลดปัญหาการอุดตันจากตะกอน
  • การกระจายน้ำสม่ำเสมอทั่วทั้งพื้นที่ (Uniform Spray): ให้ละอองน้ำที่สม่ำเสมอ เหมาะสำหรับงานทำความเย็น, ดักฝุ่น หรือล้างทำความสะอาดพื้นที่กว้าง
Download Catalog (ดาวน์โหลดแคตตาล็อก)

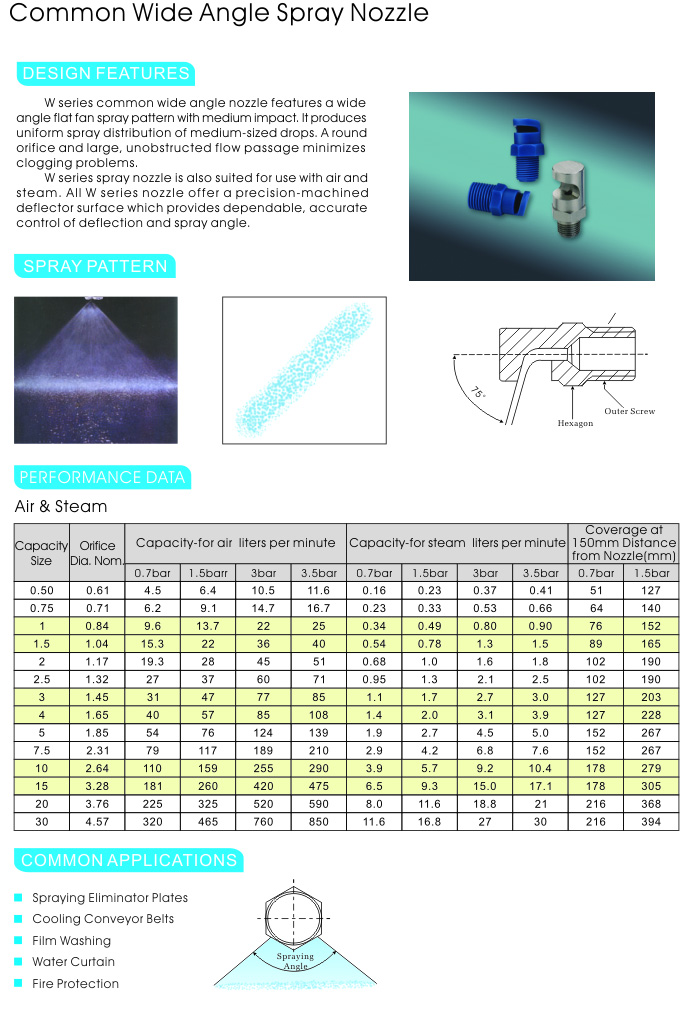

Wide Angle Spray Nozzle Model

Wide Angle Nozzle Design

Wide Angle Spray Nozzle Specs

Spray Pattern & Dimensions

ข้อมูลเชิงลึกทางวิศวกรรม (Engineering Deep Dive)

หัวฉีดสเปรย์มุมกว้างรุ่น W Series (Common Wide-angle Spray Nozzle)

หัวฉีดรุ่น W Series คือนิยามของความคุ้มค่าและประสิทธิภาพในงานที่ต้องการการครอบคลุมพื้นที่กว้าง (Wide Coverage) ด้วยการออกแบบที่เน้นความเรียบง่ายแต่ทรงพลัง ทำให้หัวฉีดรุ่นนี้เป็นที่นิยมในงานระบายความร้อนและระบบม่านน้ำป้องกันไฟ

1. คุณลักษณะการออกแบบที่เป็นเอกลักษณ์ (Design Features)

  • Secondary Wide-angle Sector Shape: สามารถสร้างรูปแบบการสเปรย์แบบพัด (Flat Fan) ที่มีมุมกว้างพิเศษกว่าปกติ ช่วยให้ครอบคลุมพื้นที่ได้มากขึ้นในระยะติดตั้งที่สั้น
  • Clog-Resistant Design: มาพร้อมกับรูฉีดแบบวงกลม (Round spray hole) และทางไหลของเหลวขนาดใหญ่ (Large flow channel) ซึ่งช่วยลดปัญหาการอุดตันจากสิ่งสกปรกในน้ำได้อย่างมีประสิทธิภาพ
  • Precision Diversion Area: พื้นที่เบี่ยงทิศทางของน้ำถูกคำนวณมาอย่างแม่นยำ เพื่อควบคุมองศาการฉีด (Slanting & Spraying angle) ให้มีความสม่ำเสมอตลอดทั้งแนว
  • Multi-Medium Compatibility: นอกจากการฉีดพ่นของเหลวแล้ว ยังถูกออกแบบมาให้สามารถใช้กับ อากาศ (Air) หรือ ไอน้ำ (Steam) ได้อย่างดีเยี่ยม

2. ข้อมูลทางเทคนิคและวัสดุ (Technical Specifications)

  • วัสดุ (Materials): มีตัวเลือกวัสดุที่หลากหลายที่สุดเพื่อรองรับทุกสภาวะหน้างาน:
    • Brass: ทองเหลืองสำหรับงานทั่วไป
    • Stainless Steel (303SS / 316SS): สำหรับงานที่ต้องการความทนทานและกันสนิม
    • PVC & PP (Polypropylene): สำหรับงานที่เกี่ยวข้องกับสารเคมีกัดกร่อน
  • ขนาดข้อต่อ (Inlet Connections): รองรับขนาดตั้งแต่ 1/8 นิ้ว จนถึง 1 นิ้ว เกลียวมาตรฐาน NPT หรือ BSPT (Male)
  • มุมสเปรย์ (Spray Angles): ให้มุมกว้างตั้งแต่ 85° ไปจนถึงสูงสุดกว่า 155° (ขึ้นอยู่กับแรงดันและรุ่น)

3. การประยุกต์ใช้งานในอุตสาหกรรม (Common Applications)

  • Water Curtain (ม่านน้ำ): ใช้สร้างม่านน้ำเพื่อป้องกันความร้อนหรือดักจับฝุ่นละอองในพื้นที่เปิด
  • Fire Proofing (การป้องกันไฟ): ติดตั้งในระบบดับเพลิงเพื่อฉีดพ่นน้ำครอบคลุมพื้นที่เสี่ยงภัย
  • Cooling Conveyer Belt: ใช้ฉีดพ่นเพื่อลดอุณหภูมิสายพานลำเลียงในโรงงานอุตสาหกรรม
  • Air/Steam Spraying: การฉีดพ่นอากาศเพื่อเป่าทำความสะอาด หรือการใช้ไอน้ำในกระบวนการผลิต
  • Film Development: ใช้ในกระบวนการล้างฟิล์มหรือแผ่นเพลทที่ต้องการความทั่วถึง

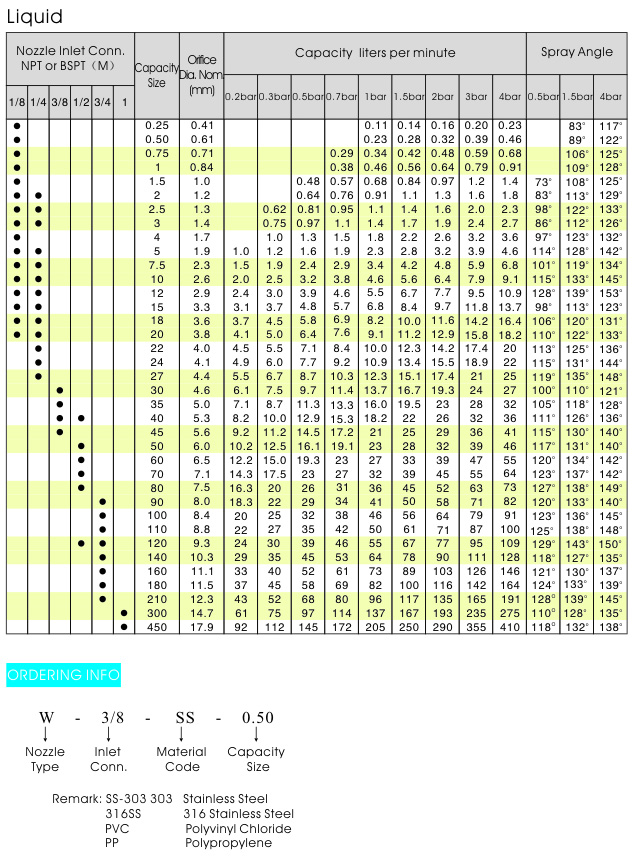

4. ตารางประสิทธิภาพการทำงาน (Performance Data Highlights)

*อ้างอิงแรงดันที่ใช้งานสูงสุดในตารางคือ 4 Bar สำหรับของเหลว

รุ่น (Capacity Size) ขนาดรู (mm) Flow @0.5 bar (L/min) Flow @1.5 bar (L/min) Flow @4 bar (L/min) มุมสเปรย์ (@1.5 bar)
W 1 0.84 0.38 0.64 0.91 ~100-140°
W 5 1.9 1.0 1.9 4.6 ~100-140°
W 20 3.8 4.1 7.6 18.2 ~100-140°
W 60 8.5 12.2 23 55 ~100-140°

5. วิธีการระบุรหัสสั่งซื้อ (Ordering Information)

[รุ่นหัวฉีด] — [ขนาดเกลียว] — [รหัสวัสดุ] — [ขนาดความจุ]
W — 1/8 — SS — 0.50

(หัวฉีดรุ่น W เกลียว 1/8 นิ้ว วัสดุสแตนเลส อัตราการไหลเบอร์ 0.50)
